ResNet: Deep Residual Learning for Image Recognition

📄 Deep Residual Learning for Image Recognition

Authors: Kaiming He, Xiangyu Zhang, Shaoqing Ren, Jian Sun Affiliation: Microsoft Research, Xi’an Jiaotong University Conference: (1449673200000) DOI: 10.48550/arXiv.1512.03385

• Keywords: [Residual, IdentityShorcut, Degradation, ]

---

연구 배경

“Is learning better networks as easy as stacking more layers?” (네트워크를 깊게 쌓기만 하면 성능이 좋아질까?)

• Xavier/He 초기화, BatchNorm 등으로 Vanishing/Exploding은 어느 정도 해결
  • 그러나 깊어질수록 성능이 떨어지는 문제(degradation) 는 여전히 해결되지 않음
• 얕은 네트워크의 최적해를 깊은 네트워크도 구현할 수 있음이 보장되는데,
  • 실제로는 깊을수록 훈련 오차가 증가하는 Degradation Problem → 이 모순이 ResNet의 출발점.

---

주요 아이디어

Residual Learning으로 최적화 난이도 해결 Identity Shortcut으로 gradient 흐름 문제 해결 Bottleneck Architerture로 FLOPs 감소로 깊이 확장 > 성능 향상

Residual learning의 이해

새로운 레이어가 수행해야 할 목표 가정: 항등함수 $H(x)=x$

기존 CNN

• 문제 상황
  • 네트워크는 $H(x)=x$ 항등함수(identity function) 를 직접 구현해야 함.
  • 네트워크 구성: Conv → BN → ReLU → Conv … 같은 비선형 스택
  • 항등함수를 이런 비선형 조합으로 정확히 구현하는 것은 매우 어려운 최적화 문제.
• 왜 어려운가?
  • 파라미터가 조금만 변해도 입력 $x$ 가 쉽게 왜곡됨
  • 깊은 레이어일수록 항등함수 유지가 거의 불가능
  • 역전파가 항등함수 해에 수렴하기 매우 어려움 → 깊은 비선형 네트워크에게 “그냥 아무것도 하지 마라”는 요구는 극도로 난이도가 높음.

ResNet

• ResNet은
  • $H(x)=F(x)+x$
    $H(x)-x=F(x)$
• 목표 함수가 $H(x)=x$라면,
  • $F(x)=H(x)-x=0$

의미

• 레이어는 항등함수 전체를 만드는 대신 단순히 출력을 0으로 만드는 것만 학습하면 됨.

• 현대 초기화는 모든 weight를 0 근처의 작은 값 으로 둠.

  • Xavier/He 초기화는 대부분의 가중치가 이미 0 근처
  • 따라서 Residual block의 초깃값은 자연스럽게 $F(x)\approx 0$ → 즉, 이미 항등함수에 매우 가까운 상태로 시작

• 파라미터를 $0$ 근처로 두는 것이 훨씬 쉬움 → 최적화 난도 대폭 감소.

기존 방식

• 요구: “비선형 레이어 스택으로 복잡한 항등함수 $H(x)=x$를 구현하라.”
• 결과: 극도로 어려운 최적화 문제

Residual 방식

• 요구: “잔차 $F(x)$ 를 $0$으로 만들어라.”
• 결과: 파라미터를 $0$ 근처에 위치시키면 됨 → 매우 쉬움

요약

• 비선형 레이어 스택에게 항등함수 $H(x)=x$ 를 만들게 하는 것은 어렵다.
• 잔차 $F(x)$ 를 $0$으로 만들게 하는 것은 압도적으로 쉽다.
  → 그래서 ResNet은 매우 깊어도 학습이 잘됨.

Identity Shortcut

• Shortcut connection은 입력 $x$를 그대로 다음 블록으로 전달하는 경로.
• 파라미터가 없는 항등 맵핑(identity mapping) 이므로 연산량 증가 없음.
• Residual block의 출력은 $H(x)=F(x)+x$ 으로 계산됨.

왜 필요한가?

1. 항등함수를 “구조적으로” 쉽게 만들어서 최적화가 쉬워짐
   • 기존 CNN은 비선형 조합으로 $H(x)=x$를 만들어야 하므로 어려움
   • identity shortcut은 $x$를 그대로 전달함으로써
   • 항등함수를 네트워크 구조 차원에서 보장
   • → Residual block이 “$x$ 그대로 전달 + 작은 변화 $F(x)$”만 학습하면 됨
2. Gradient 흐름을 직접 전달하여 깊어져도 학습이 망가지지 않음
   • 역전파 시 gradient가 shortcut을 통해 아래처럼 흐름 (BN, ReLU의 도함수 X) $\frac{\partial H}{\partial x}=1+\frac{\partial F}{\partial x}$
   • 초기화 시점에서는 $\frac{\partial F}{\partial x}\approx 0$ 이므로
     gradient $\approx 1$ → gradient가 소실되지 않고, 깊은 네트워크도 안정적으로 학습됨
   • 이후 학습이 진행되면서 $F(x)$는 필요한 residual 값을 학습

Shortcut 옵션 (Dimension mismatch 처리)

• Option A — Zero-padding identity shortcut
  • 차원이 늘어날 때 부족한 채널을 0으로 채우기
    • (0으로 채운 곳은 residual learning X)
  • 파라미터가 없는 완전한 identity mapping
  • 가장 가볍고 단순한 방식
• Option B — Projection shortcut (1×1 convolution)
  • 입력/출력 채널이 다를 때 1×1 Conv로 projection을 수행하여 shape matching
  • projection layer가 추가되므로 연산량이 소폭 증가
• Option C — Full projection shortcut
  • 모든 shortcut을 1×1 Conv projection으로 대체하는 방식
  • projection layer 수가 많아져 FLOPs·메모리 모두 크게 증가

세 옵션 모두 plain network보다 훨씬 좋은 성능을 보이며,

• A는 가장 가볍고 기본
• B는 약간 더 정확,
• C는 미세하게 더 정확하지만 비효율 ResNet은 A/B 기반의 “Residual + Identity Shortcut” 구조

요약

• ResNet의 핵심은 “Residual + Identity Shortcut” 조합
  • Residual 개념과 Shortcut으로 구현
• Projection은 차원 맞추기가 필요한 경우에만 보조적으로 사용

Bottleneck Architecture

핵심 아이디어

3×3 Conv는 연산량이 가장 크므로,
채널을 줄여서 연산한 뒤 다시 복원

• Conv의 연산량(FLOPs)은 $H\times W\times C_{in}\times C_{out}\times 3\times 3$ → 채널 수(C)가 클수록 FLOPs가 $C^2$에 비례하여 증가

구조

1. 1×1 Conv (차원 축소)
   • $e.g.$ 256 → 64
   • 연산량 거의 없음
2. 3×3 Conv (특징 추출)
   • 축소된 채널(64ch)에서 연산 수행
3. 1×1 Conv (차원 복원)
   • $e.g.$ 64 → 256
   • 원래 채널 수로 되돌림

---

방법론

• 모델 구조

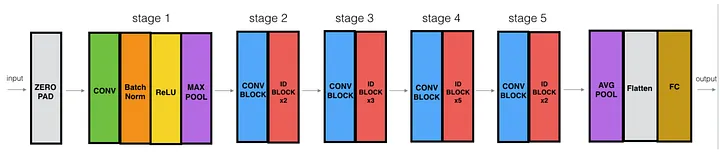

1. Stem (입력 처리 구간) 그림의 ZERO PAD → CONV → BN → ReLU → MAX POOL 이 부분은 Stage로 보기 이전의 초기 처리 단계
   • 7×7 Conv (stride=2) — 특징 추출
   • BatchNorm, ReLU — 정규화 + 비선형 변환
   • MaxPool — 공간 크기 절반으로 축소 이후 Stage에서 bottleneck block이 처리하기 좋은 크기로 초기 Feature Extractor 출력: 56×56, 64ch
2. Stage 2 (conv2_x): Residual + Bottleneck
   • CONV BLOCK (파란색) = Bottleneck block + Projection shortcut
     • Stage가 바뀌는 순간(해상도/채널 증가) → dimension mismatch 발생
     • shortcut이 x를 그대로 전달할 수 없음
     • 따라서 projection shortcut(1×1 conv)이 필요한 block이 CONV BLOCK
   • ID BLOCK ×2 (빨간색) = Bottleneck block + Identity shortcut
     • 입력/출력 dimension이 같기 때문에 정확히 Identity shortcut만 사용 → ID BLOCK
3. Stage 3,4,5
   • Stage 3: CONV BLOCK + ID BLOCK ×3
   • Stage 4: CONV BLOCK + ID BLOCK ×5
   • Stage 5: CONV BLOCK + ID BLOCK ×2
4. Head (출력 처리 구간)
   • AVG POOL (Global Average Pooling)
   • Flatten (생략 가능)
   • FC (Fully Connected Layer)
   • Softmax

• output - Final prediction

Stage “해상도(spatial size)·채널(channel) 유지되는 Block 묶음”

• 첫 block: CONV BLOCK (projection shortcut)
  → Stage 전환으로 인해 dimension mismatch 해결
• 나머지 block들: ID BLOCK (identity shortcut)
  → block 내부에서는 채널/해상도 변하지 않음
  → shortcut이 그대로 x를 전달해도 차원 OK Block 내부 구조
• CONV BLOCK / ID BLOCK 내부는 Bottleneck 구조 1×1 Conv (축소) → 3×3 Conv → 1×1 Conv (복원)
• “입력과 출력 채널은 항상 동일”

요약

1. Stage는 여러 Residual Block들의 묶음
2. 첫 block은 projection shortcut이 필요하여 CONV BLOCK
3. 나머지는 identity shortcut으로 ID BLOCK
4. 모든 block 내부는 Bottleneck 구조
5. Stage가 바뀔 때 dimension mismatch가 생김

• 모듈 구성 A. Stem 모듈

구성 요소	설명
Zero Padding	입력 텐서의 공간 크기를 유지하기 위해 주변을 0으로 채운다. 이로써 합성곱 필터가 경계 영역에서도 동일한 연산 범위를 갖는다. ResNet에서는 stem의 7×7 conv와 residual block 내부의 3×3 conv에서 출력 해상도 유지를 위해 사용된다.
7×7 Conv	입력 이미지의 넓은 수용영역을 한 번에 처리하여 저해상도 특징을 빠르게 추출한다. stride=2를 적용해 공간 크기를 절반으로 줄이며, 초기 특징지도를 구성한다.
BatchNorm	합성곱 연산 뒤에 배치되어 internal covariate shift를 완화하고 학습 안정성을 확보한다.
ReLU	비선형성을 부여하며, 음수 영역을 0으로 절단하여 gradient 흐름을 유지한다.
MaxPool	큰 stride의 풀링을 통해 해상도를 빠르게 축소하고, 이후 residual block이 처리하기 적합한 크기의 특징지도를 생성한다.

B. Residual Block 모듈

구성 요소	설명
Convolution + BatchNorm + ReLU	각 residual branch는 conv → BN → ReLU 순으로 구성된다.
Basic Block / Bottleneck Block
Basic Block	3×3 conv × 2 구조로 shallow 네트워크(ResNet-18/34)에 사용.
Bottleneck Block	1×1 → 3×3 → 1×1 conv 구조로 deep 네트워크(ResNet-50/101/152)에 사용.
Shortcut 종류
Identity Shortcut	입력과 출력의 채널 수가 동일할 때 직접 더함
Projection Shortcut	차원이 다를 경우 1×1 conv를 이용해 선형 변환
Zero-Padding Shortcut	출력 채널이 많을 때, 부족한 부분을 0으로 채워 일치시킴.
Element-wise Addition	변환된 잔차 $F(x)$와 입력 $x$를 element-wise로 더하여 최종 출력을 형성.
C. Head 모듈

• Global Average Pooling
• Fully Connected Layer
• Softmax

D. 학습 안정 모듈

• He initialization

• BatchNorm의 scaling / shifting

• Fully convolutional inference

• 학습 구성 데이터 증강 방법 Optimizer와 하이퍼파라미터 Learning rate 스케줄 Dropout 미사용 Multi-scale testing

데이터셋 및 입력 전처리

ImageNet (ILSVRC 2012)

• 학습 이미지: 약 1.28M
• 검증 이미지: 50K
• 클래스 수: 1000

입력 크기

• 학습: 224 × 224 RGB crop
• 테스트: shorter side = 256 → center crop 224 × 224

데이터 증강

논문에서 사용한 증강은 표준적인 ImageNet 설정에 국한됨.

• Random resized crop (224 × 224)
• Random horizontal flip
• Color jitter, Cutout, Mixup 등 사용하지 않음

중요한 점
→ ResNet의 성능 향상은 특수한 augmentation 때문이 아님
→ 구조적 개선의 효과를 분리해서 보여주기 위함

---

실험 결과 및 분석

Plain vs Residual 비교 (18/34-layer) Degradation 문제 시각화(Figure 4) Shortcut 옵션(A/B/C) 실험 결과 Bottleneck 깊이 증가(50/101/152-layer) 성능 SOTA 비교(ILSVRC 2015)

---

결론 및 시사점

Residual Learning의 영향 Shortcut의 본질적 의의 깊은 네트워크 설계에 대한 새로운 기준 후속 연구(Pre-activation ResNet 등)로 이어진 흐름

---

개인 코멘트

• 이해가 어려웠던 부분

• 추가로 찾아볼 개념 (논문 내 용어·참고 문헌 등)

  • ResNet v2: Pre-activation (later variant)

• 추가 참고할 논문

(1) Normalized Initialization 계열

• Xavier Initialization Glorot & Bengio — “Understanding the Difficulty of Training Deep Feedforward Neural Networks” (2010)
• He Initialization (ReLU 최적화) He et al. — “Delving Deep into Rectifiers: Surpassing Human-Level Performance on ImageNet Classification” (2015)

(2) Intermediate Normalization Layers 계열 Batch Normalization Ioffe & Szegedy — “Batch Normalization: Accelerating Deep Network Training by Reducing Internal Covariate Shift” (2015)
